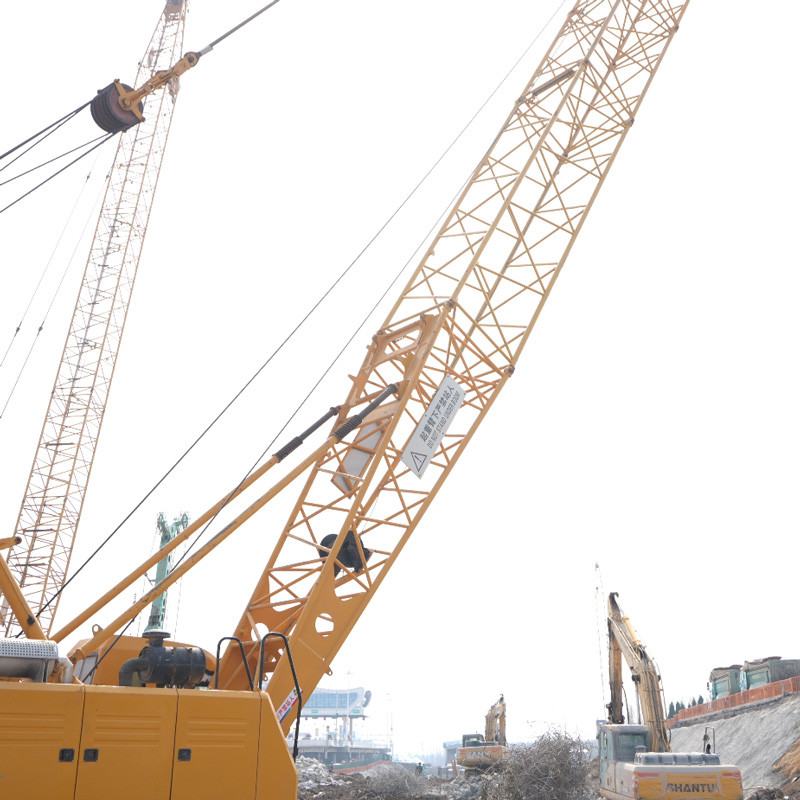

नगरपालिका निर्माण क्रॉलर क्रेन 55 टन दूरबीन या जाली बूम क्रॉलर क्रेन

55 टी क्रॉलर क्रेन का व्यापक रूप से नगरपालिका निर्माण में उपयोग किया जाता है, जो श्रमिकों के संचालन के लिए सुविधाजनक है।

एक्सजीसी55 क्रॉलर क्रेन के तकनीकी विनिर्देश

क्रॉलर क्रेन मॉडलः XGC55
अधिकतम नामित भारोत्तोलन क्षमताः 55 टन/3.7 मीटर
अधिकतम नामित उठाने का क्षणः 203.5t.m.

उत्पाद घटक और प्रणाली का वर्णन

ऊपरी भाग

वाहन में फ्रेम, रेंगने वाला पैदल चलने वाला उपकरण आदि शामिल हैं।

फ्रेम

फ्रेम एक रेडियल बॉक्स प्रकार की संरचना है, जो उच्च शक्ति वाले स्टील प्लेटों से वेल्डेड है, जिसमें अच्छी समग्र कठोरता, उच्च शक्ति और उच्च परिशुद्धता है।ऊपरी विमान सटीक मशीनिंग है घुमावदार असर के साथ विश्वसनीय कनेक्शन सुनिश्चित करने के लिए.

क्रॉलर यात्रा यंत्र

रेंगने वाले यंत्र को बाएं और दाएं रेंगने वाले यंत्रों में विभाजित किया गया है, जो रेंगने वाले यंत्र के फ्रेम, रेंगने वाले जूते, समर्थन रोलर, ड्राइविंग व्हील, गाइड व्हील, रेंगने वाले व्हील से बने होते हैं,आवागमन तंत्र और तनाव उपकरण.

क्रॉलर फ्रेम: दोनों तरफ से सममित, प्रत्येक में 1 टुकड़ा। यह उच्च शक्ति वाले स्टील प्लेटों से वेल्डेड बॉक्स-प्रकार की संरचना को अपनाता है, और फ्रेम के साथ एक सम्मिलन प्रकार का कनेक्शन अपनाता है।दराज प्रकार के ऊपरी और निचले अंतराल समायोजन उपकरण सुनिश्चित करता है कि क्रॉलर फ्रेम स्थापना के बाद एक क्षैतिज आठ आकार की घटना का उत्पादन नहीं करेगा, और रेंगने वाले जूते और सहायक रोलर के विचित्र पहनने से बचा जाता है।

क्रॉलर शूः उच्च शक्ति वाले पहनने के प्रतिरोधी मिश्र धातु स्टील का कास्टिंग, चौड़ाई 760 मिमी, कुल 2×61=122 टुकड़े।

यात्रा तंत्रः सामान्य रूप से बंद ग्रह गियर कम करनेवाला, एक हेलिकल शाफ्ट पिंपल मोटर द्वारा संचालित। यात्रा शक्ति मजबूत है, और यह सीधी रेखा यात्रा, इन-सिट स्टीयरिंग का एहसास कर सकता है,एकतरफा स्टीयरिंग, अंतर स्टीयरिंग और भारित यात्रा, आदि, अत्यंत उच्च लचीलापन और गतिशीलता के साथ। बहु-प्लेट गीला सामान्य रूप से बंद ब्रेक, स्प्रिंग ब्रेक,और हाइड्रोलिक रिलीज़ सुनिश्चित करें कि यात्रा अत्यंत उच्च ब्रेक सुरक्षा है.

अधिकतम यात्रा गतिः 1.37 किमी/घंटा।

हाइड्रोलिक प्रणाली

हाइड्रोलिक पायलट आनुपातिक नियंत्रण के साथ लोड-संवेदनशील एलयूडीवी प्रणाली लोड-स्वतंत्र प्रवाह वितरण, सटीक गति, संवेदनशील संचालन, स्थिर प्रणाली और अच्छी माइक्रो-आन्दोलन प्राप्त कर सकती है।समर्पित LUDV एकीकृत मुख्य वाल्व किसी भी कार्रवाई के मिश्रित संचालन का एहसास कर सकते हैंमाइक्रो-कंट्रोल समायोजन तकनीक का अभिनव उपयोग वाहन की पूरी गति की स्थिरता और सटीकता में काफी सुधार करता है।

मुख्य लिफ्ट और सहायक लिफ्ट में डबल पंप संगम कार्य है, जो आसानी से लिंच की उच्च और निम्न गति नियंत्रण को महसूस कर सकता है।समर्पित घुमावदार बफर तेल सर्किट डिजाइन घुमावदार शुरू और चिकनी और मुलायम बंद कर देता है, ठीक उठाने के कार्यों की आवश्यकताओं को पूरा करते हैं।

मुख्य पंप: निरंतर शक्ति वाले चर पिस्टन पंप;

घुमावदार पंपः उच्च दबाव वाला गियर पंप;

मुख्य वाल्वः पायलट तरल अनुपात नियंत्रण वाल्व;

कूलरः हाइड्रोलिक मोटर द्वारा संचालित एल्यूमीनियम रेडिएटर।

हाइड्रोलिक तेल टैंक क्षमताः 400 लीटर।
